【DXライブラリ】シェーダーの作り方と読み込み方

DXライブラリでシェーダーを作る方法と読み込む方法について説明してます。

※DirectX11を使う前提になります。

シェーダーの作り方
シェーダーを読み込む
注意事項

シェーダーの作り方

3Dゲームを作っていくと多くの人はシェーダーに手を出すことになるはず。シェーダーは3Dモデルの見栄えを決める大事なものだが、これがけっこうな曲者で何も知らないとつまづきやすい。

DXライブラリでシェーダーを作る場合、本家サイトからDLしたDXライブラリフォルダ内にある「ShaderCompiler」フォルダに必要なものが揃っているのでそこから作成していく。

まず最初にShaderCompiler内にある「***.fx」をコピーして2つ用意し、Visual Studioで開いて編集する。片方は頂点シェーダー（VS）、もう片方はピクセルシェーダー（PS）になる。使用する言語はC/C++ではなくHLSLになるが文法は大体同じ。実際にどんなコードを書くのかは別記事にて。

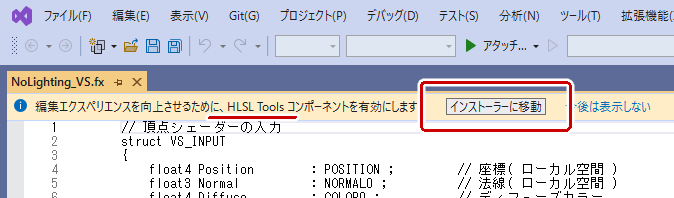

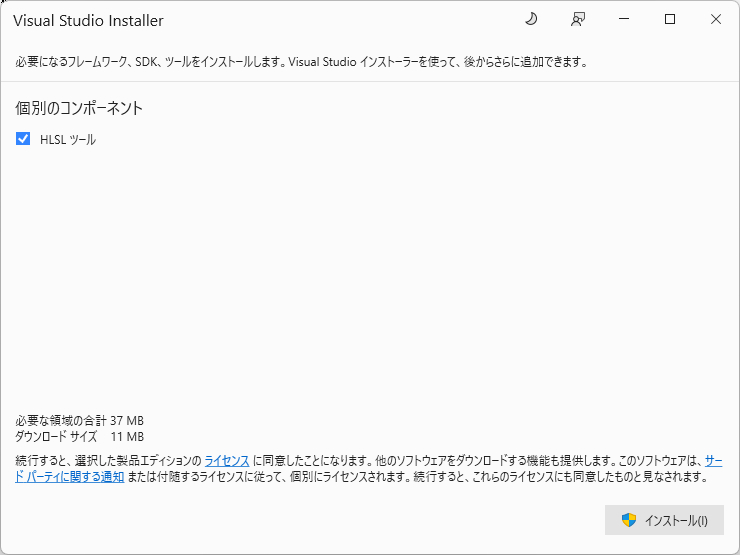

環境によってはHLSL Toolsコンポーネントを有効にするように促されるので横の「インストーラーに移動」をクリックしてインストールを進める。

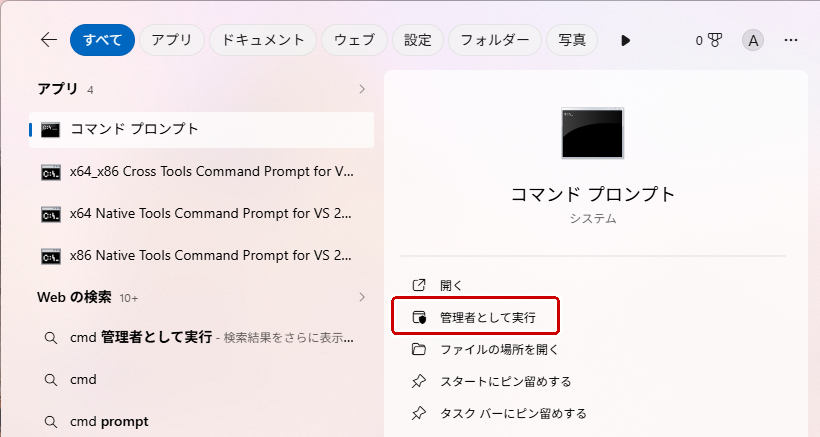

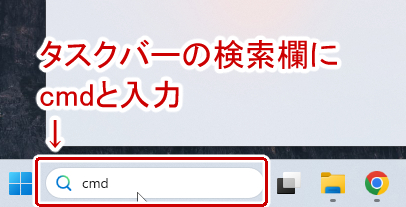

編集したらコマンドプロンプトを起動する。タスクバーの検索欄に cmd と入力するとコマンドプロンプトが出てくるので「管理者として実行」を選択する。

コマンドプロンプトが立ち上がったらShaderCompiler.exeがあるフォルダに移動する。

移動したら次のコマンドを入力して.vso/.psoファイルを出力する。ShaderCompiler.exeを直接起動しても何も起こらないので注意。

頂点シェーダー（VS）の方がvsoファイル。

ShaderCompiler.exe /Tvs_4_0 （頂点シェーダ用のfx/HLSLファイルのパス）

ピクセルシェーダー（PS）の方がpsoファイル。

ShaderCompiler.exe /Tps_4_0 （ピクセルシェーダ用のfx/HLSLファイルのパス）

コードにエラーがなければ.vso/.psoファイルが出力される。あとはその2つのファイルを任意の場所に移動させる。

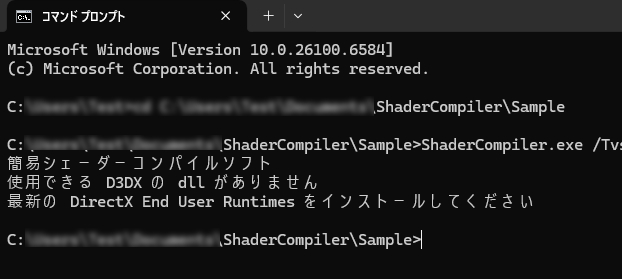

もしコマンドを実行したときに「使用できるD3DX dllがありません～」とエラー文が出たらDirectX End User Runtimesをダウンロードする。

シェーダーを読み込む

シェーダーを作成したら今度はコードからシェーダーを読み込んでいく。

冒頭に書いた通りDirectX11を使うので DxLib_Init() の前にDirectX11を使う宣言をする。

// 使用する Direct3D のバージョンを設定
SetUseDirect3DVersion(DX_DIRECT3D_11);

// DXライブラリ初期化処理
if (DxLib_Init() < 0) {
    //エラーなら終了する
    return -1;
}

シェーダーを扱う ShaderMng/cpp.h を追加して以下のコードを書いていく。

ShaderMng.h

#ifndef DEF_SHADERMNG_H

#define DEF_SHADERMNG_H

void ShaderMng_Initialize();
void ShaderMng_Update();
void ShaderMng_Draw();
void ShaderMng_Finalize();

#endif

ShaderMng.cpp

#include "DxLib.h"
#include "ShaderMng.h"

static int VertexShaderHandle; //頂点シェーダー
static int PixelShaderHandle; //ピクセルシェーダー

static bool ShaderLoadSuccess; //オリジナルシェーダーを正しく読み込めたかどうかのフラグ

//初期化
void ShaderMng_Initialize() {
	ShaderLoadSuccess = true;

	// 頂点シェーダーを読み込む
	VertexShaderHandle = LoadVertexShader("読み込みたいvsoファイル");

	// 頂点シェーダーを正しく読み込めたか
	if (VertexShaderHandle == -1) ShaderLoadSuccess = false;

	// ピクセルシェーダーを読み込む
	PixelShaderHandle = LoadPixelShader("読み込みたいpsoファイル");

	// ピクセルシェーダーを正しく読み込めたか
	if (PixelShaderHandle == -1) ShaderLoadSuccess = false;

	//オリジナルシェーダーを使うか分岐
	if (ShaderLoadSuccess) {
		//オリジナルシェーダーを正しく読み込めた場合
		// モデルの描画にオリジナルシェーダーを使用する設定をＯＮにする
		MV1SetUseOrigShader(TRUE);

		// 使用する頂点シェーダーをセット
		SetUseVertexShader(VertexShaderHandle);

		// 使用するピクセルシェーダーをセット
		SetUsePixelShader(PixelShaderHandle);
	}
	else {
		//ライティング処理をOFF
		SetUseLighting(FALSE);
	}
}

//更新
void ShaderMng_Update() {

}

//描画
void ShaderMng_Draw() {

}

//終了処理
void ShaderMng_Finalize() {
	DeleteShader(VertexShaderHandle);
	DeleteShader(PixelShaderHandle);
}

あとは Game.cpp にShaderMng.h をインクルードして関数を追加していく。今回は ShaderMng_Update() および ShaderMng_Draw() は何もしないので書かなくてもOK。

Game.cpp

//以下のヘッダーファイルをインクルード
#include "ShaderMng.h"

//略

//初期化
void Game_Initialize() {
    //略

    //シェーダーの情報初期化
    ShaderMng_Initialize();
}

//略

//終了処理
void Game_Finalize() {
    //略

    ShaderMng_Finalize();
}

タイトル画面から3Dモデルを表示させるという場合は Menu.cpp にも同じようにヘッダーファイルをインクルードして関数を追加していく。
